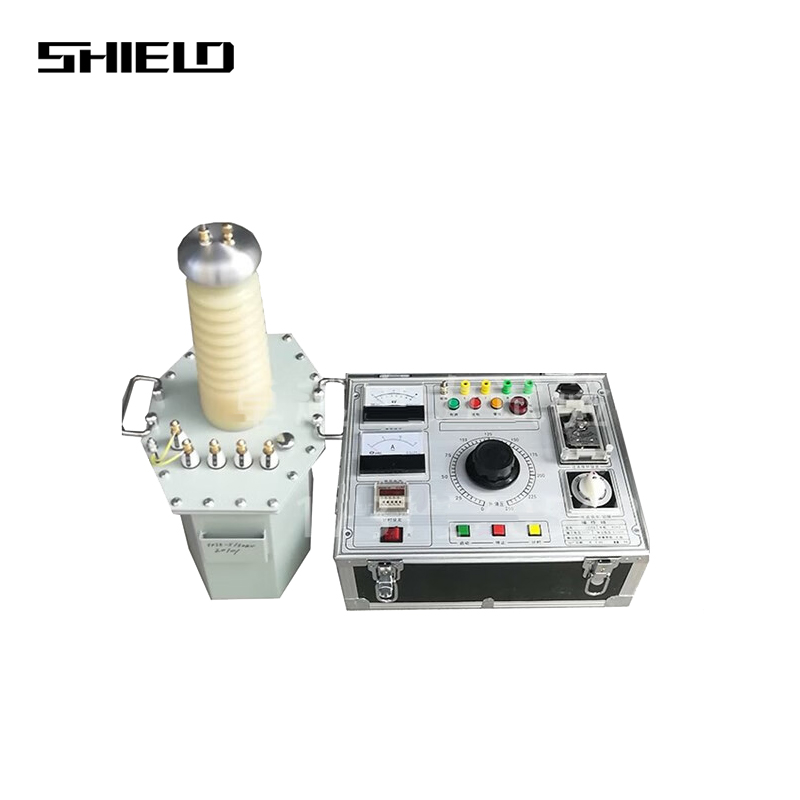

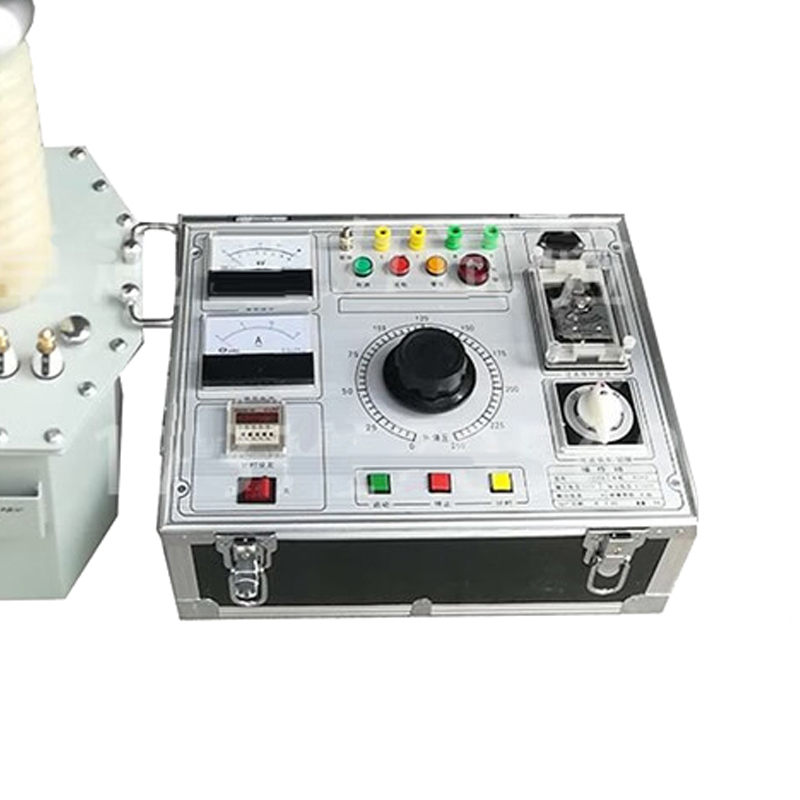

耐壓試驗裝置SLD-DQ754

產品描述

耐壓試驗裝置又稱試驗變壓器,升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備，用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力.

本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片象制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外。儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

工作原理

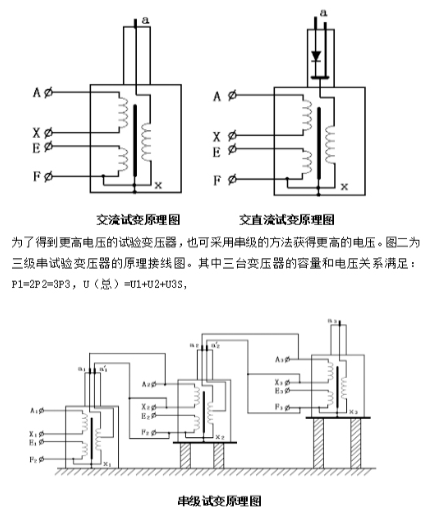

1、交流、交直流試驗變壓器

將工頻電源輸入操作箱(或操作臺)，經自藕調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級(高壓)繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是交流高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

2、帶抽頭試驗變壓器

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，

3.串級試驗變壓器

為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖二為三級串試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足：P1=2P2-3P3，U(總)=U1U2+3S。
