磁粉探傷儀SLD-JX809

產品描述

能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷

儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，特別適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。

該設備有三種探頭：（隨機只配A型探頭）

1、電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。電磁軛磁極間距：0—250mm。（標配）

2、馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。馬蹄式磁極間距：0-160mm。（選配）

功能特點

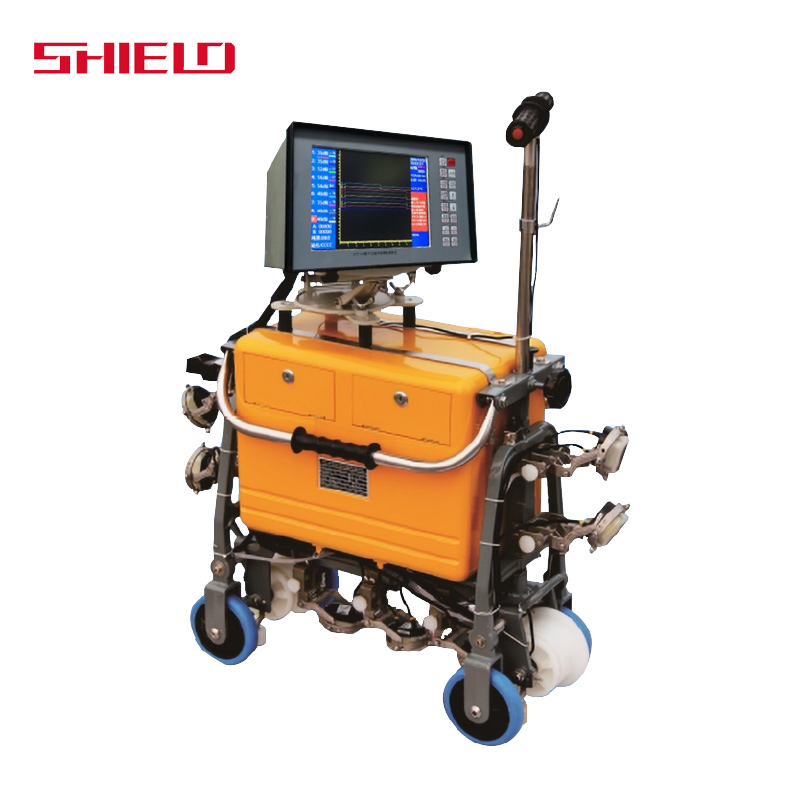

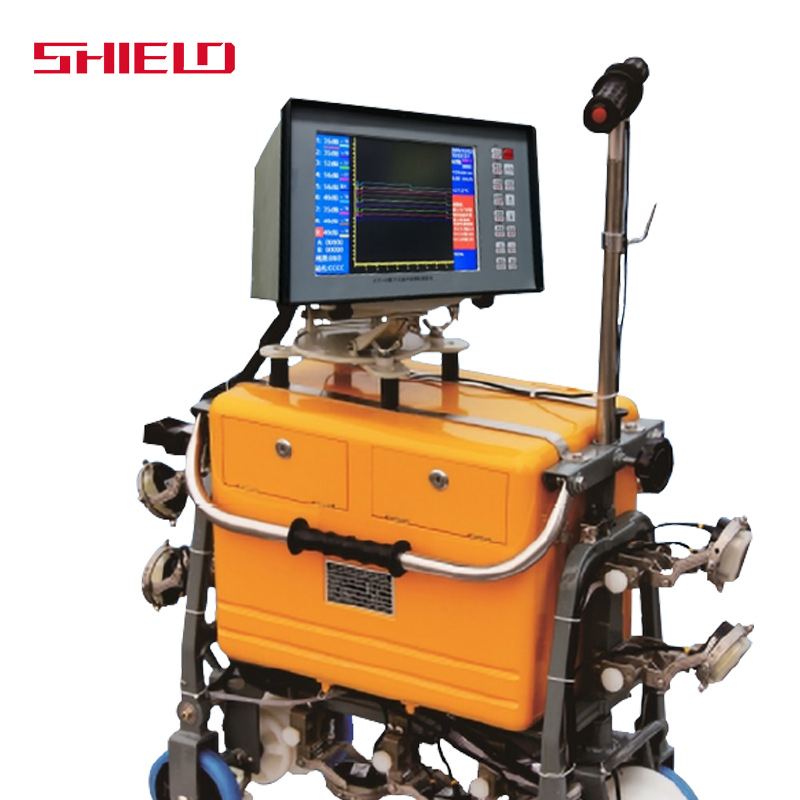

◆9個獨立的探傷通道(37度通道2個，0度通道1個，70度通道6個)和可以懸掛5至7個探頭架的探傷小車，探頭可以自行配置，并具有一個校對通道。

◆具有探頭自動檢測功能。

◆可以實現GPS定位。

◆顯示屏8寸。

◆A/B超三種探傷模式可以使用A超，B超或AB超同顯進行探傷。

◆失檢檢測功能。

◆超速報警提示。

◆70°智能報警。

◆強大的全程記錄功能

◆回放軟件

技術指標

探測軌型：P43、P50、P60、P75。

通道數目：具有九個通道，0°通道一個;37°通道兩個(前37°、37°);70°通道六個(前70°、后70°、前內70°、前外70°、后內70°、后外70°)，這六個探頭可以完整覆蓋整個軌頭。

探頭頻率：2MHz.

每個通道重復探測頻率：400HZ。

增益控制范圍:0~80dB;

水平線性誤差:≤2%，垂直線性誤差:≤15%。

增益控制范圍:0~80dB。

靈敏度余量:執行TB/B2340-2012標準。

衰減器誤差:每12dB不大于(小于)1dB。

動態范圍:≥16dB(抑制小)，2~6dB(抑制大)。

整機連續工作時間不低于8小時。

工作環境溫度:-40℃~50℃。

輸入電壓：AC 220V ± 10%V

輸出電壓：AC 36V

輸出電流：＞10A

提升力：大于5㎏

暫載率：50%

探傷靈敏度：A型1＃試片顯示清晰

主機外形尺寸：230×160×120mm（長×高×寬）

重量：5㎏
