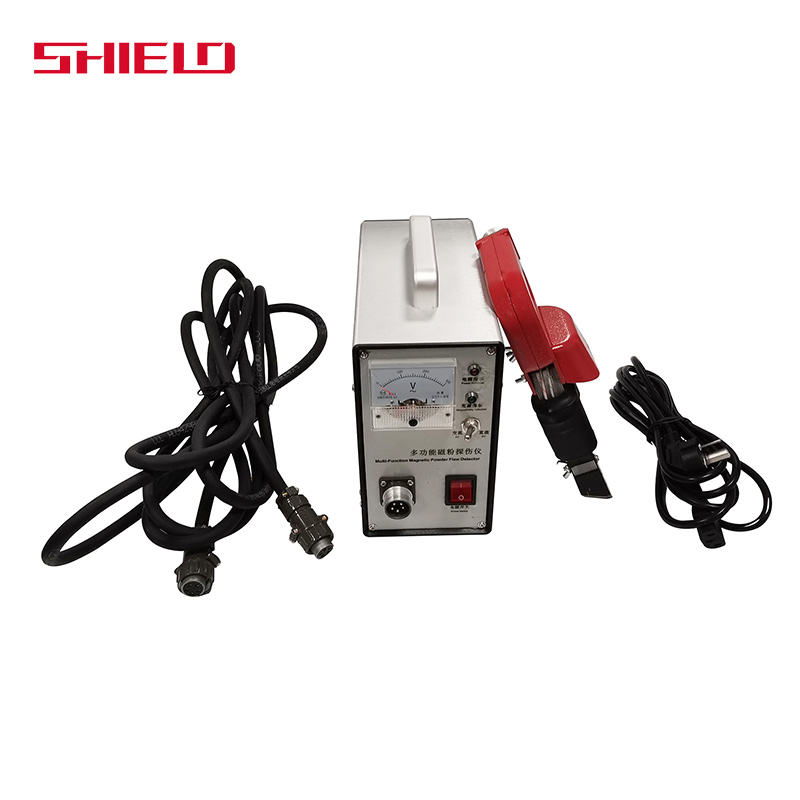

多功能磁粉探傷儀SLD-JX836

產品描述

電磁軛、馬蹄式、磁環探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀。適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。

適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械等行業。

    探頭:(隨機只配A型探頭)

    1.電磁軛探頭:配有活關節，可以對平面、曲面工件進行探傷。

    電磁軛磁極間距:0-250mm。

    2.馬蹄探頭:可以對各種角焊縫，大型工件的內外角進行局部探傷。

    馬蹄式磁極間距:0-160mm。

    3.磁環:能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕(疲勞裂痕均垂直于軸向)極為方便，用它還可以對工件進行遠離法退磁。

    磁環式直徑:∮150mm    1800TA。

結構特點

儀器采用可控硅開關，低電壓輸出安全，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。

A型探頭：馬蹄磁軛角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷適用。極距：20-160；提升力：AC≥5，DC≥18。配備一臺電磁軛角焊縫探傷儀，探頭采用活關節可自由調節使用范圍廣。

E型探頭：交叉磁軛探頭或旋轉磁場探頭，可復合磁化探傷，行走滾輪和工作燈可提高探傷速度。極距：110，提升力：AC≥8。配備一臺旋轉磁場探傷儀，兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件復合磁化。探頭檢測質量高。

D型探頭：電磁軛探頭，多種活動關節，磁化強度大。極距：60-220，提升力：AC≥6，DC≥20。配備一臺電磁軛角焊縫探傷儀，探頭具有導磁高、磁化強度大等特點。

O型探頭：也稱環形探頭，內徑：150，中心磁場≥180Oe。配備一臺環形探傷儀，它是采用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、螺栓類等復雜工件的分段探傷或退磁。

技術參數

1. 輸入電壓：AC 220V ± 10%V

2. 輸出電壓：AC 36V

3. 輸出電流：＞10A

4. 提 升 力：大于5㎏

5. 暫 載 率：50%

6. 探傷靈敏度：A型1＃試片顯示清晰

7. 主機外形尺寸：230×160×120mm（長×高×寬）

8. 重    量：5㎏
